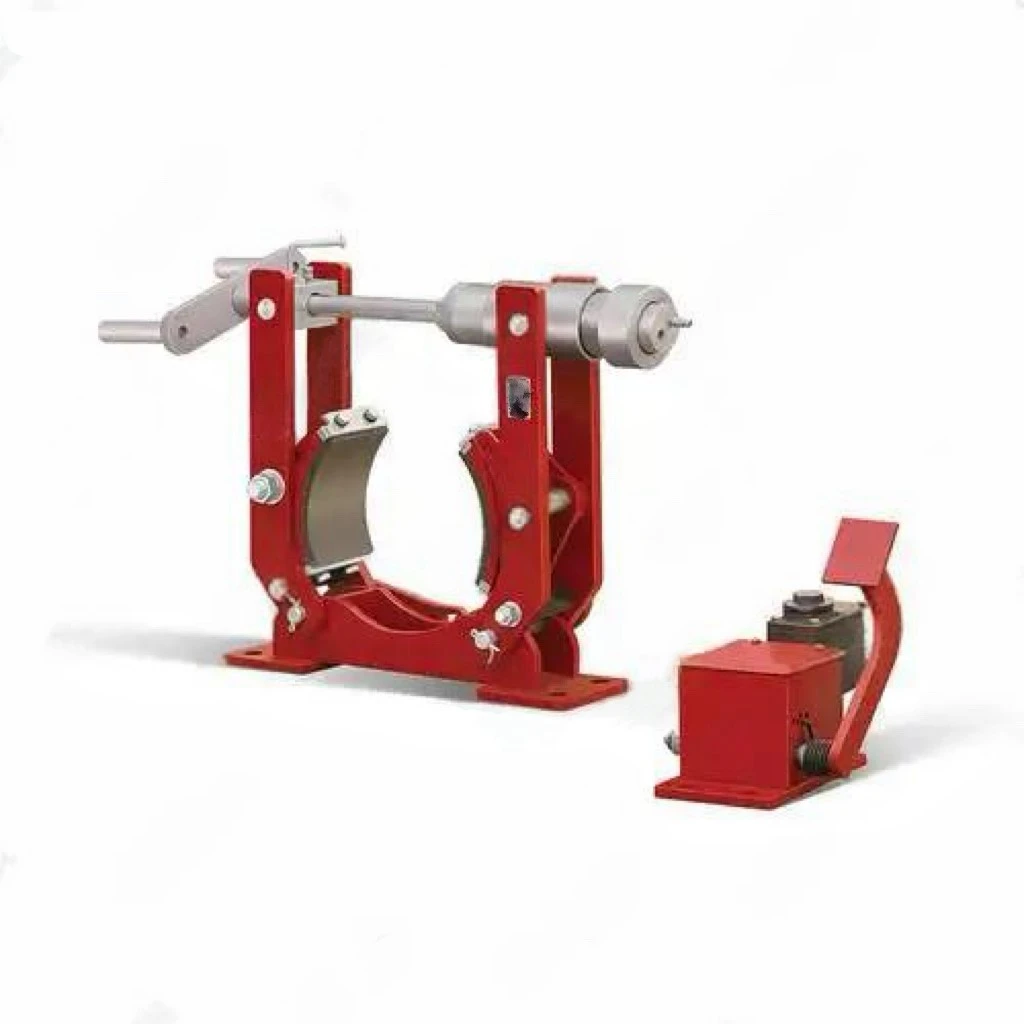

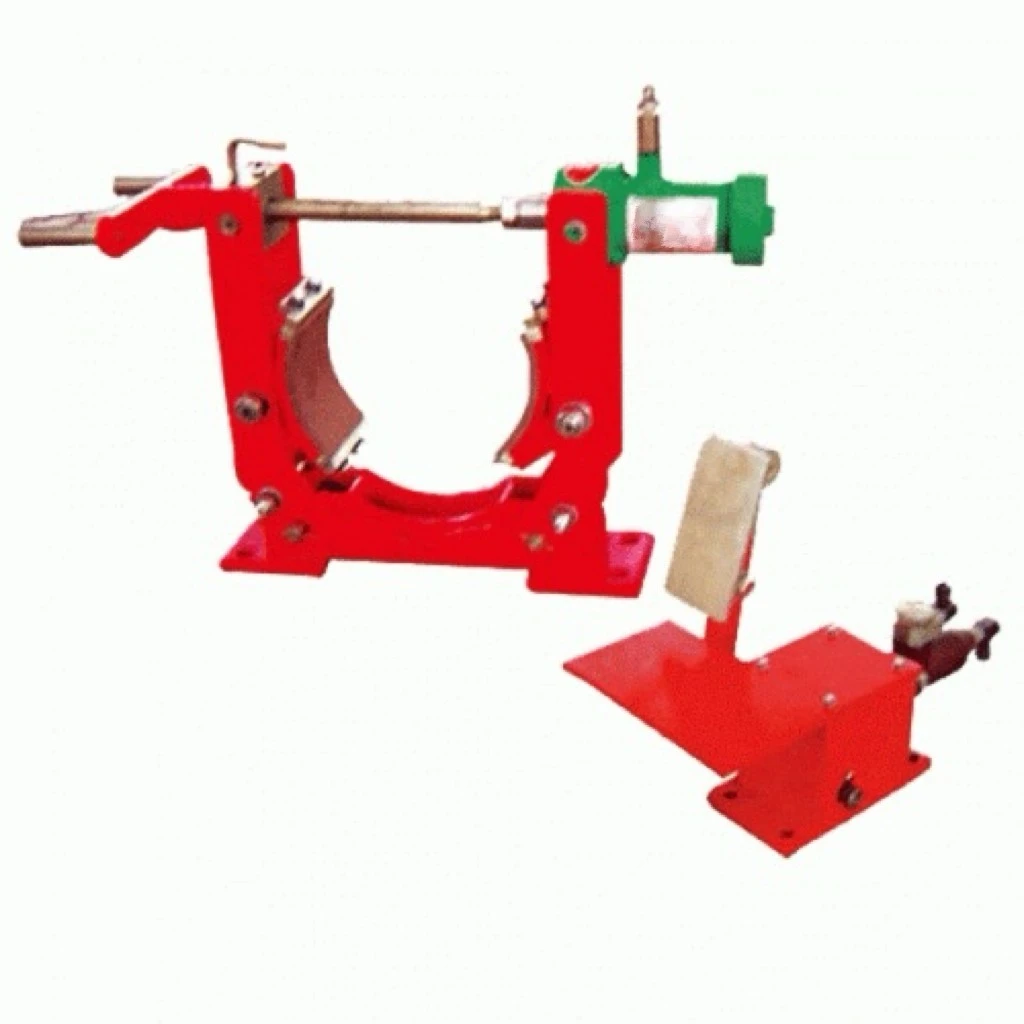

टायव्ज़2 श्रृंखला पैर संचालित हाइड्रोलिक ड्रम ब्रेक
उद्देश्य और मुख्य विशेषताओं:
- इसका उपयोग मुख्य रूप से छोटे और मध्यम - आकार के क्रेन ऑपरेटिंग तंत्र जैसे कि लिफ्टिंग, ट्रांसपोर्टेशन, मेटाल्ट, माइनिंग, पोर्ट्स, डॉक और कंस्ट्रक्शन मशीनरी के चिकनी मंदी ब्रेकिंग के लिए किया जाता है। यह एक सामान्य रूप से खुला ब्रेक है जो ऑपरेटरों को चिकनी मंदी और मंदी ब्रेकिंग की एक विधि प्रदान करता है।
- इंस्टॉलेशन आयाम और ब्रेक के ब्रेकिंग टॉर्क पैरामीटर JB/ZQ43888-1997 का अनुपालन करते हैं।
- आम तौर पर ऊर्ध्वाधर स्थापना खोलें।
- चिकनी ब्रेकिंग और सटीक स्थिति।
- कोई बिजली की आपूर्ति की आवश्यकता नहीं है।
उपयोग की शर्तें:
- पर्यावरण तापमान: -20 डिग्री ~ 50 डिग्री।
- हवा की सापेक्ष आर्द्रता 90%से अधिक नहीं होनी चाहिए।
- काम के माहौल में कोई ज्वलनशील, विस्फोटक या संक्षारक गैस नहीं होगी। अन्यथा, विस्फोट - प्रूफ या एंटी - संक्षारण उत्पादों का उपयोग किया जाना चाहिए।

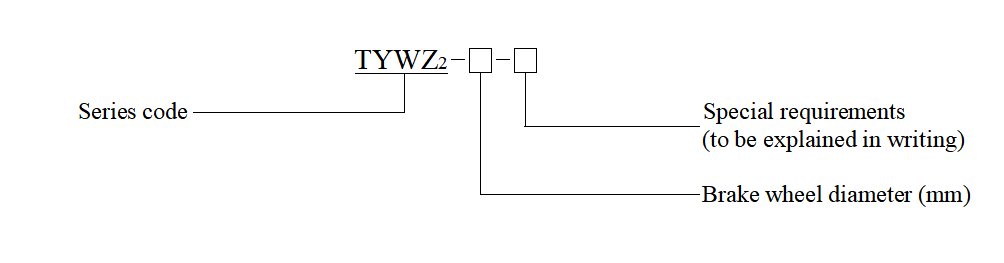

मॉडल अर्थ

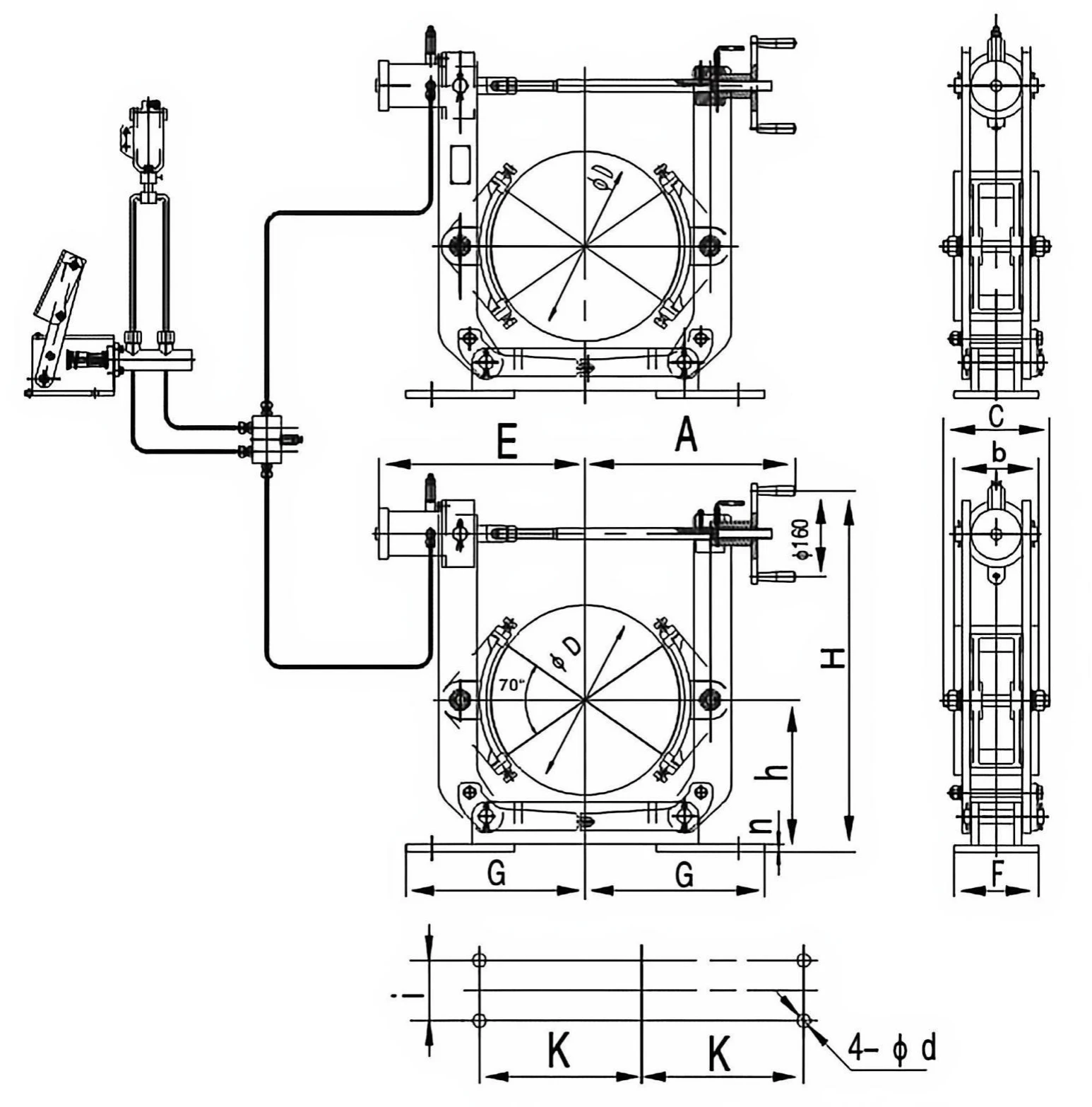

मुख्य तकनीकी पैरामीटर और बाहरी आयाम
यूनिट: मिमी
|
ब्रेक मॉडल |
ब्रेकिंग टॉर्क (एनएम) |
A |
b |
C |
D |
d |
E |
F |
G |
H |
h |
i |
K |
n |
वज़न (किग्रा) |
मैच पेडल तंत्र |
|
TYWZ₂-200 |
0~200 |
320 |
90 |
135 |
200 |
17 |
300 |
100 |
195 |
440 |
170 |
60 |
175 |
10 |
42 |
TW200-200A |
|
Tywz₂-300 |
0~400 |
380 |
140 |
160 |
300 |
22 |
360 |
130 |
275 |
610 |
240 |
80 |
250 |
12 |
56 |
TW400-200B |
|
Tywz₂-315 |
0~400 |
390 |
125 |
186 |
315 |
22 |
375 |
130 |
275 |
610 |
240 |
80 |
250 |
12 |
60 |
|
|
Tywz₂-400 |
0~800 |
445 |
180 |
210 |
400 |
22 |
445 |
180 |
380 |
780 |
320 |
130 |
325 |
14 |
84 |
नोट: विशिष्ट मॉडल, संरचनाएं और बाहरी आयाम परिवर्तन के अधीन हैं।
उत्पाद परिचय
TYWZ2 सीरीज़ फुट संचालित हाइड्रोलिक ड्रम ब्रेक एक सामान्य रूप से खुला, हाइड्रोलिक संचालित ब्रेक है जिसे एक पैर संचालित हाइड्रोलिक पंप द्वारा नियंत्रित किया जाता है। जब पैर पेडल दबाया जाता है, तो हाइड्रोलिक पंप ब्रेक पैड को ब्रेक व्हील की ओर धकेलने के लिए दबाव उत्पन्न करता है, ब्रेकिंग फ़ंक्शन को प्राप्त करता है; जब पैर पेडल जारी किया जाता है, तो ब्रेक पैड रीसेट स्प्रिंग की कार्रवाई के तहत अपनी प्रारंभिक स्थिति में लौटता है, और ब्रेक सामान्य रूप से खुली स्थिति में होता है। नॉन लिफ्टिंग विंच ड्राइव डिवाइसों के डेक्शन ब्रेकिंग के लिए इस्तेमाल किया जा सकता है, प्रभावी रूप से चरखी की ऑपरेटिंग गति को नियंत्रित करता है और ऑपरेशन के दौरान इसकी स्थिरता और सुरक्षा सुनिश्चित करता है।
